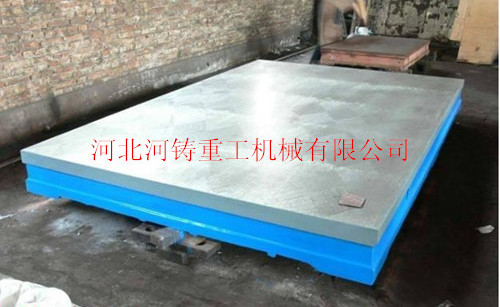

修模平板是鑄鐵平板的一種，修模平板的主要用途是汽車模具行業、塑膠模具行業等所有模具行業修理模具的基礎工作平臺，是修理模具的基本工具，修模平臺采用手工刮研工藝制成，精度特別高，適用于精密模具的維修。修模平板又稱為修模平臺、模具修理平臺、鑄鐵修模平臺、模具檢驗平臺、模具測量平臺、修模臺、修模桌、修模工作臺、修模工作桌、修模作業臺、修模操作臺。
修模平板精度為0-3級。修模平板在使用磨損后，可以重新修刮恢復其精度。修模平板可用涂色法檢驗零件平面度，具有準確、直觀、方便的優點。對不方便采用涂色對研檢驗的平板，應檢驗其工作面的平面波動量。在經過刮研的修模平板上推動表座、工件比較順暢，無發澀感覺，方便了測量，_了測量準確度。
修模平板的材質一般為高強度鑄鐵HT250，工作面硬度為HB170-240。修模平板的鑄鐵質量和熱處理質量對修模平板使用性能產生較大影響：或因殘存較大內應力使工作面變形；或因不耐磨損使精度不能保持；或因刮削困難得不到數值小的粗糙度。因此使用修模平板須注意鑄鐵材料的選擇。
修模平板制作技術要求:修模平板工作面上不應有砂孔、氣孔、裂紋、夾渣及縮松等鑄造缺陷。修模平板的各鑄造表面應清型砂，表面平整、涂漆牢固，各稅邊應倒角。
修模平板的規格為： 200*300—4000*10000，常規國標修模平板均常年備有現貨，收到預付款3個工作日內，可準時發貨。異型規格修模平板產品可定做，大于此規格可拼接處理使用。
修模平板規格（長X寬）mm | 修模平板精度等級 | 修模平板高度mm | ||||
0級 | 1級 | 2級 | 3級 | |||
修模平板平面度公差（μm） | ||||||
500×500 | 6.8 | 14 | 28 | 68 | 95 | |
400×600 | 7 | 14 | 27.5 | 70 | 95 | |
500×600 | 7 | 14.2 | 28.5 | 71 | 120 | |
500×800 | 8 | 15.5 | 31 | 78 | 140 | |
600×800 | 8 | 16 | 32 | 80 | 160 | |
600×900 | 8.3 | 16.5 | 33 | 83 | 160 | |
1000×750 | 9 | 18 | 36 | 90 | 180 | |
1000×1000 | 10 | 20 | 40 | 97 | 180 | |
1000×1200 | 10 | 20.5 | 41 | 103 | 180 | |
1000×1500 | 11 | 22 | 45 | 112 | 190 | |
1000×2000 |
| 26 | 52 | 130 | 200 | |
1500×2000 |
| 28 | 56 | 140 | 230 | |
1500×3000 |
| 35 | 70 | 174 | 260 | |
2000×3000 |
| 37 | 74 | 184 | 260 | |
2000×4000 |
| 44 | 88 | 219 | 280 | |
2500×6000 |
| 60 | 120 | 300 | 300 | |
3000×6000 |
| 62 | 124 | 308 | 350 | |
