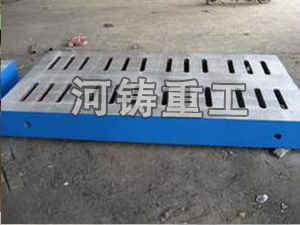

0鑄鐵火工平臺技術要求：外形平整、工作臺平面精度高、內部無氣孔，砂眼，裂紋等缺陷，具有足夠的強度和剛度可承受火工榔頭敲擊力，能滿足火工生產的需要。鑄鐵火工平板（火工平臺）規格：1000X2000-3000X4000（mm） 特殊規格可根據用戶需求制造。鑄鐵火工平板（火工平臺）精度：按國標計量檢定規程JJG117-91執行，分別為3級、精刨。鑄鐵火工平臺可制成筋板式和箱體式，有長方形、正方形或圓形。鑄鐵火工平板（火工平臺）表面處理：工作面采用刮研工藝，用涂色法進行檢驗，_了平面精度。工作面一般為平面，工作面加工圓孔。工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。火工平臺（火工平板）安裝調至水平板、負荷均勻分布于各支點上。環境溫度（20±5）℃。使用時應避免振動。
規格（長×寬）mm | 火工平臺（火工平板）精度等級 | ||
1級 | 2級 | 3級 | |
平面度公差 | |||
200×200 | 10 | 20 | 50 |
300×200 | 12 | 24 | 60 |
300×300 | 12 | 24 | 60 |
300×400 | 12 | 24 | 60 |
400×400 | 12 | 24 | 60 |
400×600 | 14 | 28 | 70 |
500×500 | 14 | 28 | 70 |
500×600 | 14 | 28 | 70 |
500×800 | 16 | 32 | 80 |
600×800 | 16 | 32 | 80 |
600×900 | 16 | 32 | 80 |
1000×750 | 18 | 36 | 90 |
1000×1000 | 20 | 39 | 96 |
1000×1200 | 20 | 40 | 100 |
1000×1500 | 24 | 48 | 120 |
1000×2000 | 26 | 52 | 130 |
1500×2000 | 28 | 56 | 140 |
1500×2500 | 32 | 64 | 152 |
1500×3000 |
| 70 | 174 |
2000×3000 |
| 74 | 184 |
2000×4000 |
| 88 | 219 |
2500×3000 |
| 79 | 186 |
2000×4500 |
|
| 237 |
2000×5000 |
|
| 255 |
2000×6000 |
|
| 292 |
3000×6000 |
|
| 308 |
…… |
|
|
|
